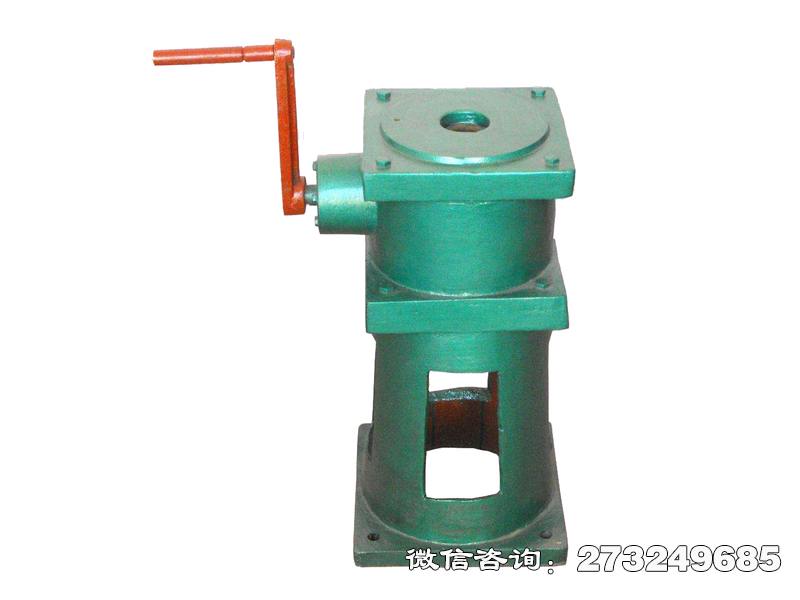

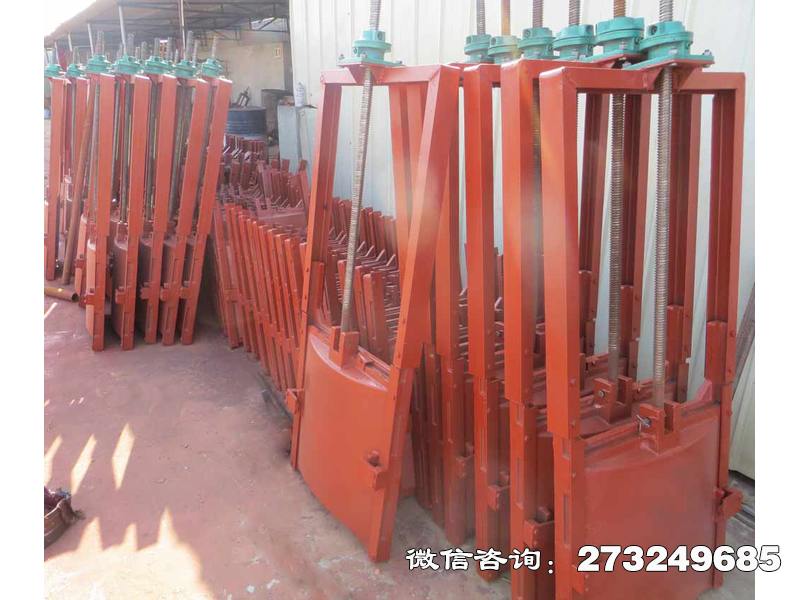

螺杆式启闭机,铸铁闸门的启闭力计算

18713954850

索取优惠报价

　　按在动水中启闭的平面闸门计算

　　1、启门力计算公式为：

　　FQ=nT(Tzd+Tzs)+n’GG+Ws

　　2、闭门力计算公式为：

　　Fw=nT(Tzd+Tzs)-nGG

　　式中：FQ—启门力(t);

　　FW—闭门力(t);

　　nT—摩擦阻力的安全系数，一般取1.2;螺杆式启闭机 铸铁闸门

　　Tzd—支承摩擦阻力(t);

　　Tzs—止水摩擦阻力(t);

　　n’G—计算启门力的门重修正系数，取1.1;

　　G—闸门活动部分的自重(t);

　　Ws—作用在闸门上的水柱压力(t);

　　nG—计算闭门力的门重修正系数，取0.9;

　　3、摩擦阻力计算公式：

　　(1)对于滑动支承摩擦阻力计算公式为：

　　Tzd=f2P

　　(2)对于滚动支承摩擦阻力计算公式为：

　　Tzd=P/R(f1r+f)

　　上两式中：

　　f2—滑动支承的摩擦系数，钢板和橡胶取0.65;

　　P—作用在闸门上总水压力(t);

　　R—滚轮半径(cm);

　　f1—轴与轴套的滑动摩擦系数(铜合金轴套对钢轴为0.3，胶木轴套对钢轴为0.2)

　　r—轴的半径(cm)

　　f—滚轮的滚动摩擦系数，为0.1cm;

　　(3)对于止水摩擦阻力计算公式为：

　　Tzs=f3Pzs

　　上式中：

　　f3—止水与止水座的滑动摩擦系数(橡胶对钢板为0.65，橡胶对水泥砂浆面为0.7)

　　Pzs—作用在止水上的水压力(t)，为侧止水的顶止水的总长度乘以止水橡胶作用的宽度，再乘以平均水平均水头得出;
